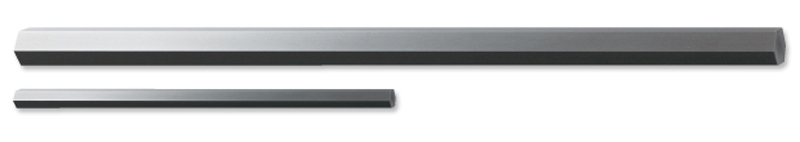

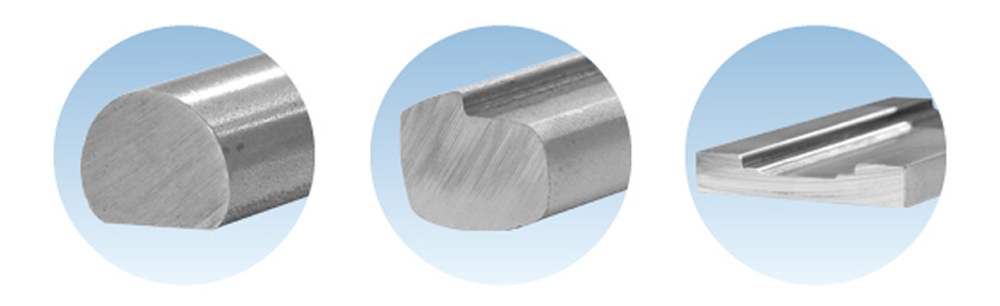

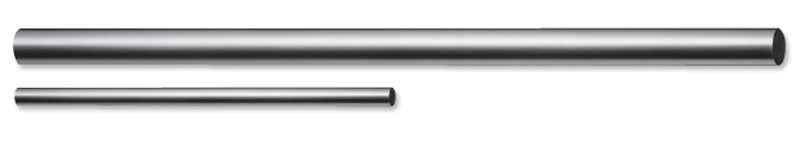

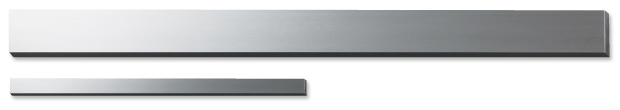

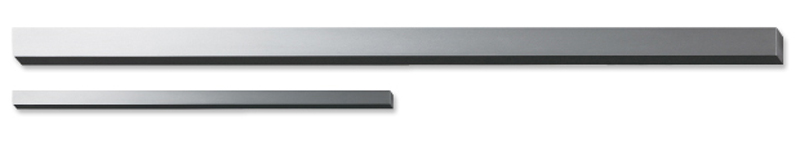

鋼種は、普通鋼・炭素鋼・快削鋼・合金鋼、形状は、平鋼・角鋼・丸鋼・六角鋼・異形鋼を取り揃えております。
サイズレンジも広く製造しておりますので、汎用的なみがき棒鋼は全て揃います。
サイズ表に記載されていない寸法や特別な製品長さが必要な場合などの
特注品に関しても、最適な材料・製造方法を考えご提案いたします。
【ピンチアウトしてご覧ください】
（JIS G 3123）単位：mm
| 許容差の等級径・辺・対辺距離・厚さ・巾 | 6級 （h6） |
7級 （h7） |
8級 （h8） |
9級 （h9） |
10級 （h10） |
11級 （h11） |
12級 （h12） |
13級 （h13） |
|---|---|---|---|---|---|---|---|---|
| 3以下 | 0-0.006 | 0-0.010 | 0-0.014 | 0-0.025 | 0-0.040 | 0-0.060 | 0-0.10 | 0-0.14 |
| 3を超え 6以下 | 0-0.008 | 0-0.012 | 0-0.018 | 0-0.030 | 0-0.048 | 0-0.075 | 0-0.12 | 0-0.18 |
| 6を超え 10以下 | --------- | 0-0.015 | 0-0.022 | 0-0.036 | 0-0.058 | 0-0.090 | 0-0.15 | 0-0.22 |
| 10を超え 18以下 | --------- | 0-0.018 | 0-0.027 | 0-0.043 | 0-0.070 | 0-0.11 | 0-0.18 | 0-0.27 |
| 18を超え 30以下 | --------- | 0-0.021 | 0-0.033 | 0-0.052 | 0-0.084 | 0-0.13 | 0-0.21 | 0-0.33 |
| 30を超え 50以下 | --------- | 0-0.025 | 0-0.039 | 0-0.062 | 0-0.100 | 0-0.16 | 0-0.25 | 0-0.39 |
| 50を超え 80以下 | --------- | 0-0.030 | 0-0.046 | 0-0.074 | 0-0.12 | 0-0.19 | 0-0.30 | 0-0.46 |
| 80を超え 120以下 | --------- | 0-0.035 | 0-0.054 | 0-0.087 | 0-0.14 | 0-0.22 | 0-0.35 | 0-0.54 |
| 120を超え 180以下 | --------- | --------- | --------- | --------- | --------- | --------- | 0-0.40 | 0-0.63 |
【ピンチアウトしてご覧ください】

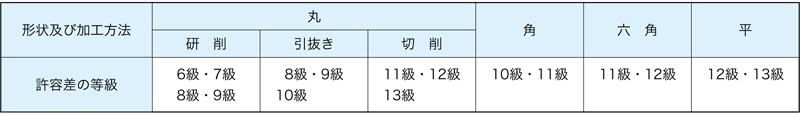

（JIS G 3123）
| 形状及び加工方法 | 丸 | 角 | 六角 | 平 | ||
|---|---|---|---|---|---|---|
| 研削 | 引抜き | 切削 | ||||
| 許容差の等級 | 6級・7級 8級・9級 |
8級・9級 10級 |
11級・12級 13級 |
10級・11級 | 11級・12級 | 12級・13級 |
より詳しい JIS に関する資料は、JISC日本産業標準調査会 のホームページにて検索及び閲覧をすることが出来ます。
みがき棒鋼については、規格番号JIS G3123をご参照ください。
顧客満足度及び品質向上の為、万全の検査体制を整えております。

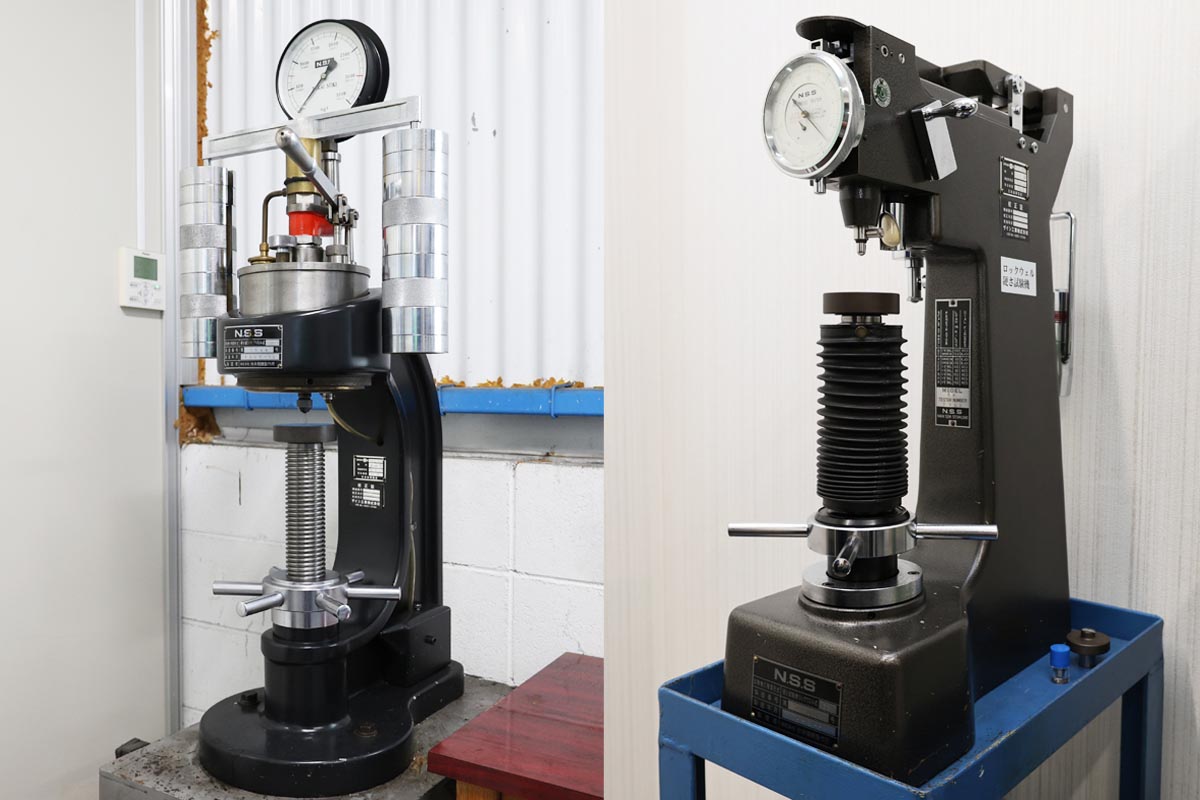

試験片表面に硬質の圧子を押し込んで硬さを測定します。

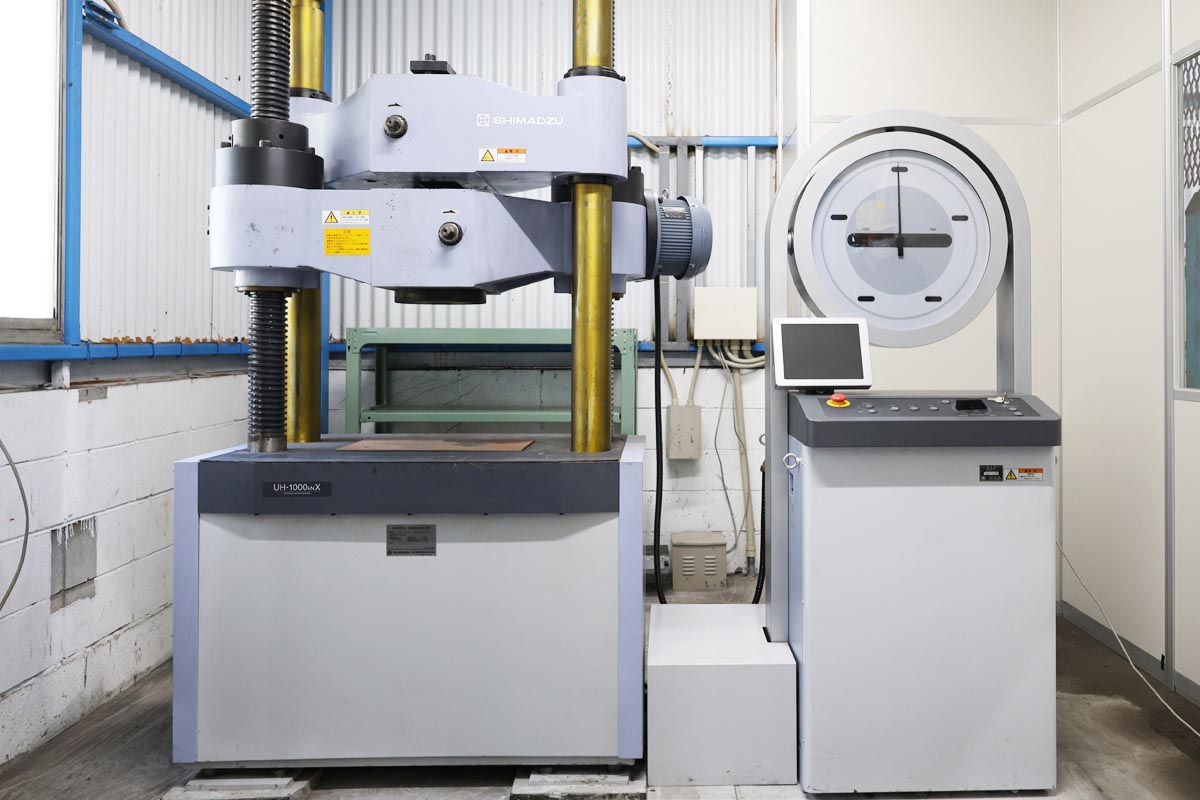

試験片が破断するまで張力を加えて、引張強度・降伏点などの機械的性質を測定します。

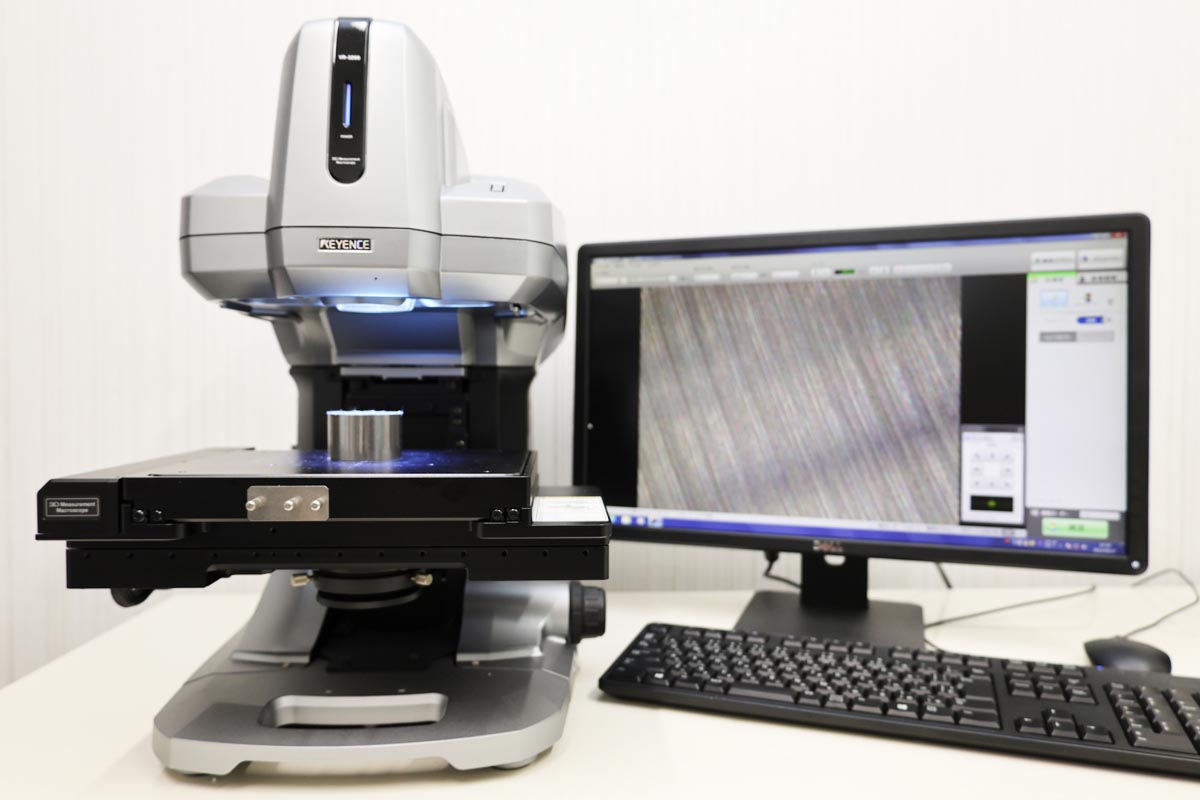

非接触で、形状・うねり・粗さを約1秒でスキャンできる高精度な３次元形状測定機です。

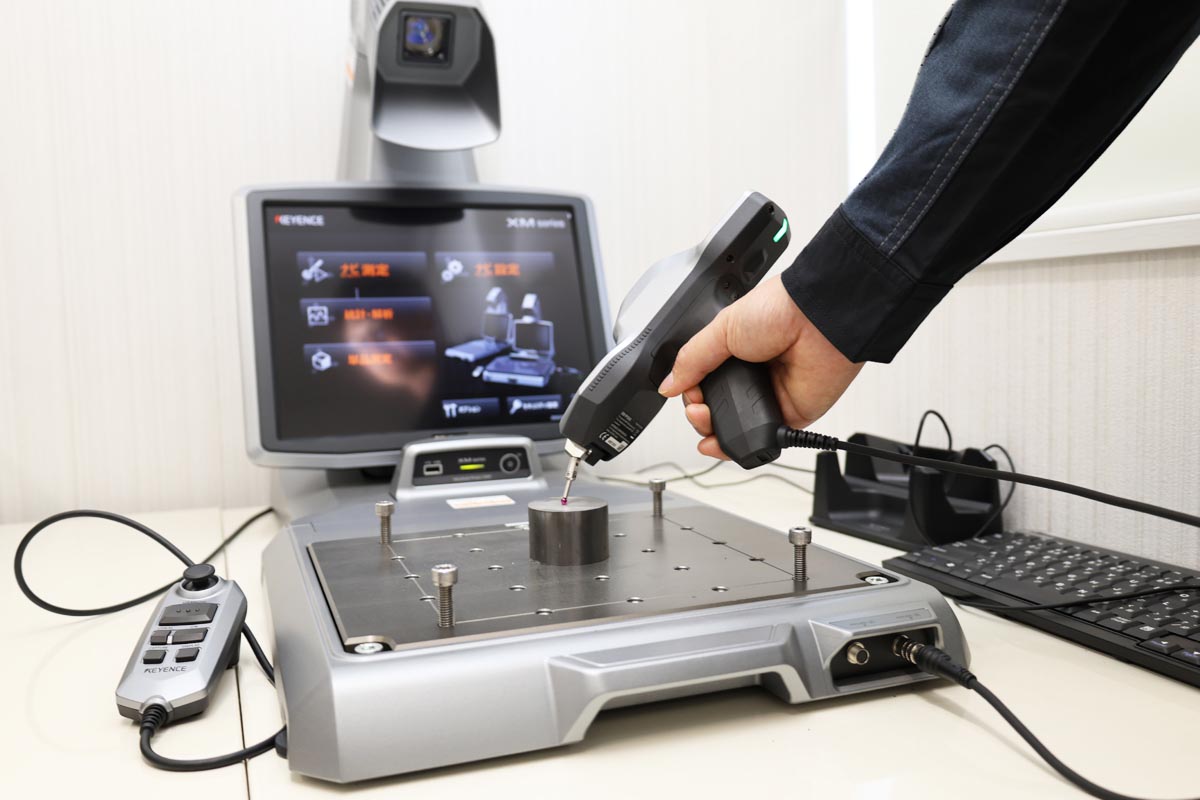

接触式で、複雑で大きなワークの形状を高精度でスキャンできる3次元形状測定機です。
